Valg af intern frigang eller forspænding
Driftsafstanden eller forspændingen i et leje påvirker blandt andet et lejes friktion, belastningszonestørrelse og udmattelseslevetid. Diagram 1 viser sammenhængen mellem disse parametre. Diagrammet er generaliseret og baseret på rullelejer under radial belastning.
Til generelle applikationer bør driftsafstandsområdet ligge inden for den anbefalede zone vist i diagram 1.
Valg af indledende intern frigang og Valg af forspænding beskriver de påvirkningsfaktorer, der skal tages i betragtning, og giver metoderne til, at du kan beregne den indledende interne frigang, der er nødvendig for at opnå den grad af frigang/forspænding, der kræves af din applikation.

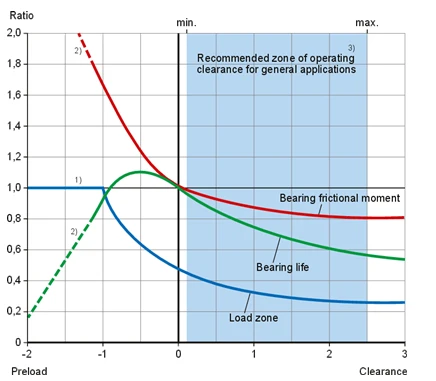

diagram 1 - Operationel clearance eller preload i forhold til de vigtigste operationelle kriterier
Lejets indre spillerum (fig. 1) er defineret som den samlede afstand, gennem hvilken den ene lejering kan bevæges i forhold til den anden i radial retning (radial indvendig spillerum) eller i aksial retning (aksial indvendig frigang).
Indledende indre spillerum er den indvendige spillerum i lejet før montering.
Monteret spillerum er det indvendige spillerum i lejet efter montering, men før drift.
Driftsafstand er det indre spillerum i lejet, når det er i drift og har nået en stabil temperatur.
I de fleste applikationer er den indledende indre frigang i et leje større end dens driftsfrigang. Dette er på grund af virkningerne af:
interferens passer til akslen og/eller huset
termisk udvidelse af lejeringene og tilhørende komponenter
Lejer skal have den passende driftsafstand for at fungere tilfredsstillende (vigtigheden af at vælge korrekt spillerum/forspænding).
I de fleste tilfælde kræver lejer en vis grad af frigang (valg af indledende intern frigang). I nogle tilfælde kan de dog kræve preload, dvs. negativ clearance (Valg af preload).
Som en generel regel:
Kuglelejer skal have en driftsafstand, der er praktisk talt nul.
Cylindriske, nåleformede, sfæriske og CARB toroidale rullelejer kræver typisk mindst en lille driftsafstand.
Koniske rulle- og vinkelkontaktkuglelejer bør have en lille driftsafstand, undtagen i applikationer, hvor en høj grad af stivhed eller positionskontrol er påkrævet, i hvilket tilfælde de kan monteres med en vis forspænding.
